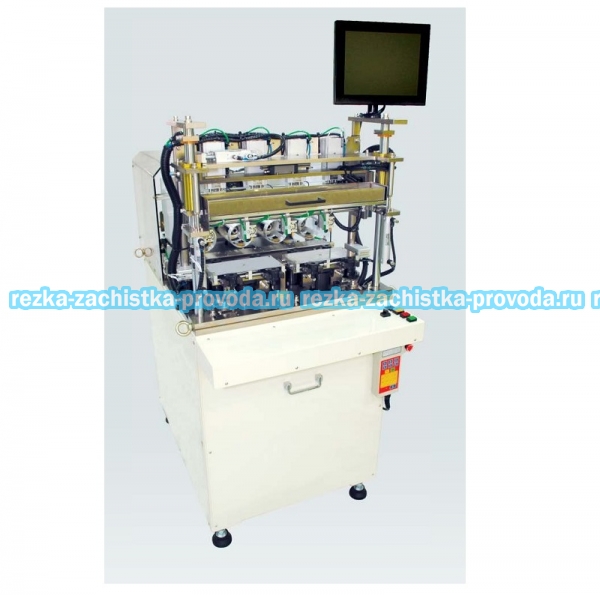

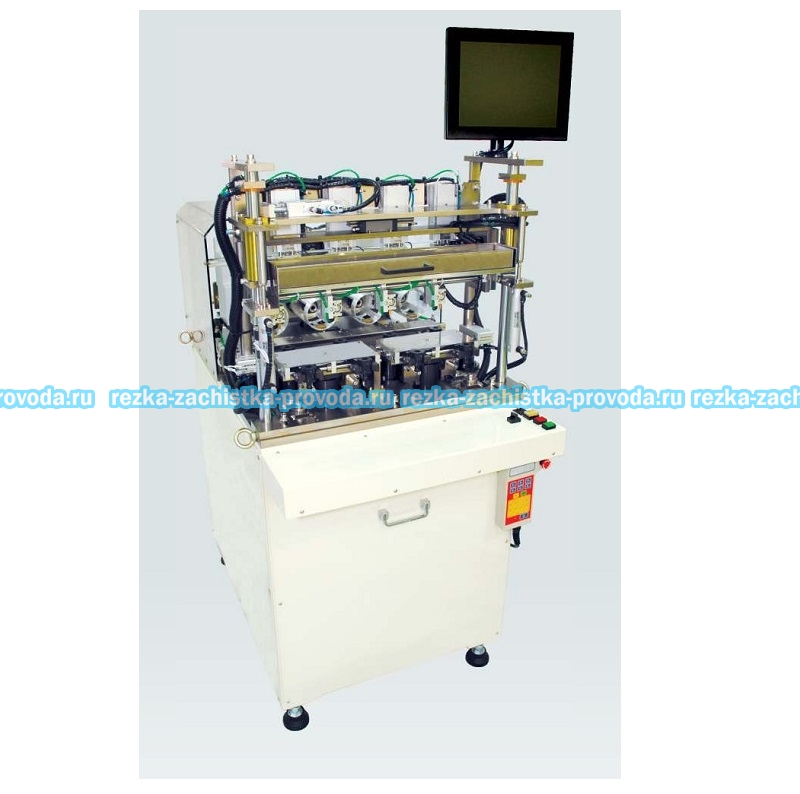

4-х шпиндельная машина для намотки статора DSW-FM1204В

Описание товара:

4-х шпиндельная машина для намотки статора DSW-FM1204В

Характеристики:
Запоминающее устройство
USB 1GB, Build-in 256MB cache memory
Ход направляющей по оси X
360° Любая позиция, точность позиц.:0.01 мм; по оси S
Ход направляющей по оси У
110 мм, точность позиц:0.01 мм;ось У(Влево/Вправо)
Ход направляющей по оси Z
61 мм, точность позиц.:0.01 мм; ось Z (Вверх / Вниз)
Диаметр намотки
40 мм
Источник питания
1 ф220 В / 50 - 60 Гц
Вес
450 кг ±10
Описание товара

Особенности:

  • Быстросменные намоточные инструменты
  • Автоматический двунаправленный поворотный стол для смены провода
  • Расширенный язык команд для редактирования программы
  • Автоматическое выравнивание и удержание загруженного провода
  • Пароль для защиты программы
  • Вращение в две стороны
  • Привод оснащен 2 кВА серводвигателем переменного тока

Пример готовых изделий

Характеристики:
Запоминающее устройство USB 1GB, Build-in 256MB cache memory
Ход направляющей по оси X 360° Любая позиция, точность позиц.:0.01 мм; по оси S
Ход направляющей по оси У 110 мм, точность позиц:0.01 мм;ось У(Влево/Вправо)
Ход направляющей по оси Z 61 мм, точность позиц.:0.01 мм; ось Z (Вверх / Вниз)
Диаметр намотки 40 мм
Источник питания 1 ф220 В / 50 - 60 Гц
Вес 450 кг ±10
Потребляемая мощность 5 кВА
Диаметр провода 0,03-0,3 мм
Контроллер CNC 4 оси сервомотор пременного тока
Шпиндели и шаг 4 Шпинделя, Шаг 120 мм
Диапазон скоростей Max. 6000 об / мин, по ПоЧС / ПрЧС
Точность позиционирования +-0,5°
Скорость обмотки контакта Мах. 150 витков / мин.
Угол поворота 360°/оборот, дискретность: 1°
Высота статора 5-30 мм
Габариты 1025(Д)х915(Ш)х1550(B) мм
Давление воздуха 4-6 Атм
