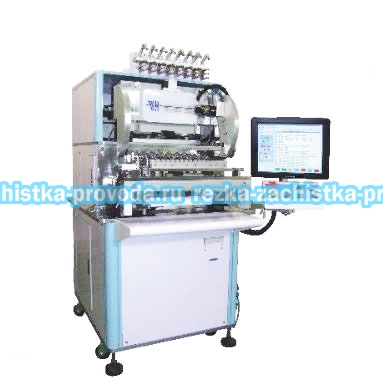

8-х шпиндельный намоточный станок WH-2008

Wey Hwang
Описание товара:

Характеристики:
Модель №
WH-2008
Система управления
Управляемый 6 координатный станок с ЧПУ типа CNC, АС серводвигатель с синхронным управлением
Запоминающее устройство
Windows-интерфейс ПК с USB-разъемом и DVD-ROM
Количество шпинделей
8 шт.
Межшпиндельное расстояние
55 мм
Скорость намотки
18000 об / мин максимальная
Установка угла
360 градусов /виток, шаг = 0.1 градуса
Описание товара

Технические характеристики автоматических намоточных станков:

  • 6-осевая система передачи на основе сервомоторов с ЧПУ
  • функция защиты программы паролем для исключения случайного ее изменения
  • уникальная конструкция поводка, позволяющая легко менять поводок
  • простая конструкция, легкая в обслуживании
  • точный контроль натяжения
  • автоматическая укладка провода, лишний провод не остается
  • программа составляется на языке высокого уровня
  • функции автоматической загрузки и выгрузки (опционально)
  • функция скручивания тонкого провода (опционально)
  • пневматический резак (опционально)

Область применения:

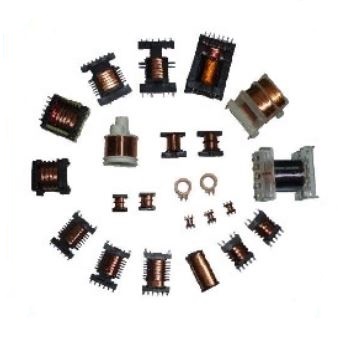

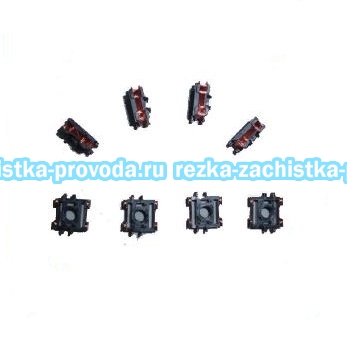

Устройства для чтения DVD, инверторы, импульсные блоки питания, балластные трансформаторы, коммутирующие трансформаторы, электронные балласт, и тому подобное.

Характеристики:
Модель № WH-2008
Система управления Управляемый 6 координатный станок с ЧПУ типа CNC, АС серводвигатель с синхронным управлением
Запоминающее устройство Windows-интерфейс ПК с USB-разъемом и DVD-ROM
Количество шпинделей 8 шт.
Межшпиндельное расстояние 55 мм
Скорость намотки 18000 об / мин максимальная
Установка угла 360 градусов /виток, шаг = 0.1 градуса
Точность остановки шпинделя ± 0.1°
Ход направляющей по оси X 100 мм, с шагом 0,001 мм
Ход направляющей по оси У 75 мм, с шагом 0,001 мм
Ход направляющей по оси Z 65 мм, с шагом 0,001 мм
Диаметр намотки 45 мм
Ширина намотки 85 мм
Скорость намотки изоляции 150 об/мин
Угол намотки изоляции 0 °, 90 °,120 °
Длина свивки провода До 250 мм (скручивание опционально)
Кол-во проводов в свивке 1,3,5,7 нечетное число (скручивание опционально)
Подача воздуха 4-6 кгс/см2
Габаритные размеры 1100 x 1300 x 1550 мм
Вес 450 кг
Допустимые размеры проводов 0,02 мм - 0,3 мм
Электропитание Однофазное 220В, 50/60 Гц
Потребляемая мощность 3 кВА
