Станок D-ED300 с двойным прямым сервоприводом и немецкой системой управления REXROTH.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
О-образная конструкция станины
Закрытая О-образная цельносварная станина пресса специально разработана для координатно-пробивного станка. Внутренние напряжения были сняты двухкратным отпуском.
Большая жесткость и масса обеспечивают постоянную точность в течение долгого времени, продлевают срок службы станка и инструментов, улучшают точность позиционирования, надежность и долговечность пробивного пресса.
ДВОЙНАЯ СЕРВОПЕРЕДАЧА
Двойная передача.Конструкция с прямым приводом.Герметичная емкость для масла, идеальное смазывание, обеспечивающее низкий рост температуры.Функции: высечка, формование, вальцовка, штамповка, разметка, обрезка.
РЕВОЛЬВЕРНАЯ ГОЛОВКА И БУШИНГИ
Тонкая револьверная головка с 32 позициями для крепления инструментов.Верхняя и нижняя головка изготавливаются вместе на одном обрабатывающем центре.Каждая позиция имеет точно подогнанный бушинг.Инструменты соответствуют мировым стандартам.

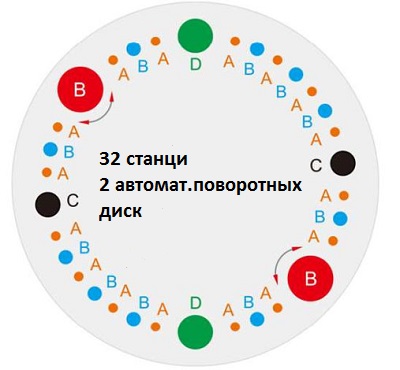

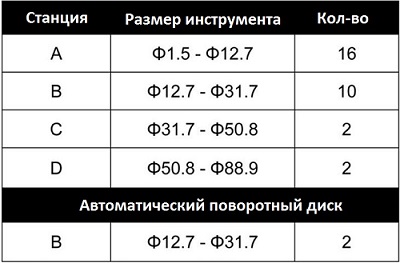

КОНФИГУРАЦИЯ РЕВОЛЬВЕРНОЙ ГОЛОВКИ
КОМПОНЕНТЫ REXROTH
- Главный сервомотор (А)
- Сервомоторы подачи (X Y T C)
- Шарико-винтовая передача
- Направляющая
- Шкивы
ПЛАВАЮЩИЕ ПНЕВМАТИЧЕСКИЕ ЗАЖИМЫ
- Плавающие пневматические зажимы.
- Защита зажимов.
- Обработка без мертвых зон.
- Во время загрузки листа зажимы опускаются.
АВТОМАТИЧЕСКАЯ ДЕЛИТЕЛЬНО-ПОВОРОТНАЯ СТАНЦИЯ
Конструкция, приводимая в действие червячной передачей, обеспечивает точность в обоих направлениях.Синхронизируемый сигналами приводной ремень обеспечивает точность высечки и штамповки.
СИСТЕМА УПРАВЛЕНИЯ REXROTH INDRAWORKS MTX
Основные особенности системы ЧПУ:
Компактная конструкция органов ЧПУ подходит для стесненных установочных пространств. Высокая надежность. Основная система включает в себя блок логики и основные 32 входящие / 16 исходящие линий. Она может быть расширена при помощи двух отдельных модулей ввода/вывода, каждый из этих модулей ввода/вывода имеет 32 входа/16 выходов.
Посредством Ethernet-интерфейса реального времени (протокол SERCOS III), оси сервоприводов могут быть расширены и удлинены за счет установленных/удаленных модулей ввода/вывода (цифровых / аналоговых).
Допустимое питание: 200…500В +- 10%, 50-60 Гц +- 2Гц, 3 фазы. Станок может подключаться к любой промышленной электрической сети по всему миру без дополнительного преобразования.
