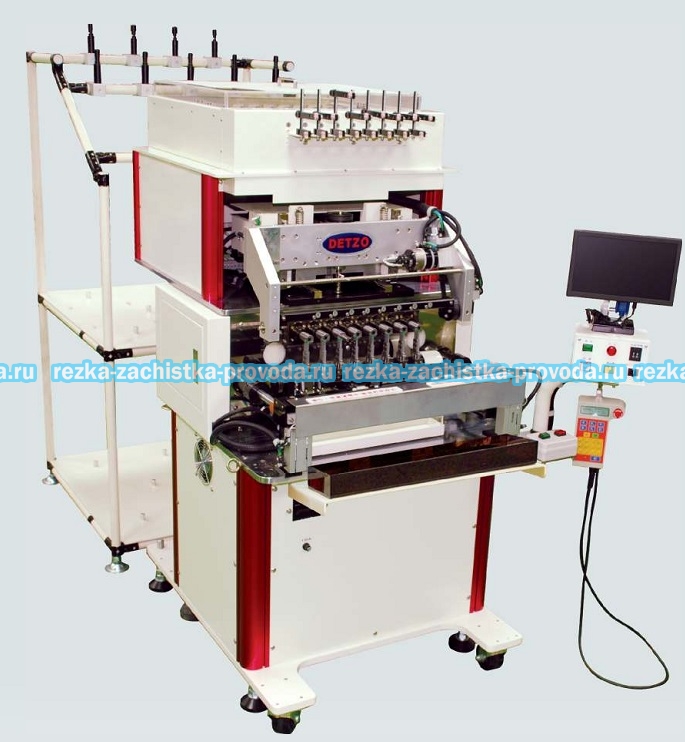

8-ми шпиндельная намоточная машина DSW-4208PT

Описание товара:

8-ми шпиндельная намоточная машина DSW-4208PT

Характеристики:
Запоминающее устройство
USB 1GB, Built-In 256MB cache memory
Ход направляющей по оси X
90 мм, точность позиц.:0,01 мм; ось X (Вперёд / Назад)
Ход направляющей по оси У
80 мм, точность позиц.:0,01 мм; ось Y (Влево / Вправо)
Ход направляющей по оси Z
50 мм, точность позиц.:0,01 мм; ось Z (Вверх / Вниз)
Диаметр намотки
35 мм
Ширина намотки
50 мм
Длина свивки провода
Мах. 300 мм
Описание товара

Опции

  • Натяжители провода
  • Намотка двойным проводом
  • Датчик обрыва провода
  • Пневматический обрезчик

Особенности:

  • Быстросменные намоточные инструменты
  • 0 °, 90 °, 120 ° установка угола обмотки контакта
  • Расширенный язык команд для редакт. программ
  • Автоматическое выравнивание и удержание провода
  • Пароль для защиты программы
  • Загрузочная полка для авт. установки и снятия катушки
  • Свивка тонкого провода
  • <span ""="">Машина легка и удобна в управлении

Пример работы станка

Характеристики:
Запоминающее устройство USB 1GB, Built-In 256MB cache memory
Ход направляющей по оси X 90 мм, точность позиц.:0,01 мм; ось X (Вперёд / Назад)
Ход направляющей по оси У 80 мм, точность позиц.:0,01 мм; ось Y (Влево / Вправо)
Ход направляющей по оси Z 50 мм, точность позиц.:0,01 мм; ось Z (Вверх / Вниз)
Диаметр намотки 35 мм
Ширина намотки 50 мм
Длина свивки провода Мах. 300 мм
Кол-во проводов в свивке 1,3,5,7.......... etc
Источник питания 1 ф220 В / 50 - 60 Гц
Угол обмотки контакта 0° ,90°, 120°
Вес 600 кг
Потребляемая мощность 3 кВА
Диаметр провода 0.02-0.3 мм
Контроллер CNC 4 оси сервомотор пременного тока
Шпиндели и шаг 8 Шпинделей, 42 мм
Диапазон скоростей Max. 18.000 об / мин, по ПоЧС / ПрЧС
Точность позиционирования +/-0.5°
Скорость обмотки контакта Мах. 150 витков / мин.
Контроллер свивки провода CNC 2-осевой сервопривод преременного тока
Скорость свивки провода Мах.3000 витков / мин
Угол поворота 360°/оборот, дискретность: 1°
Габариты 900(Д)х700(Ш)х1350(B) мм
Давление воздуха 4-6 Атм.
