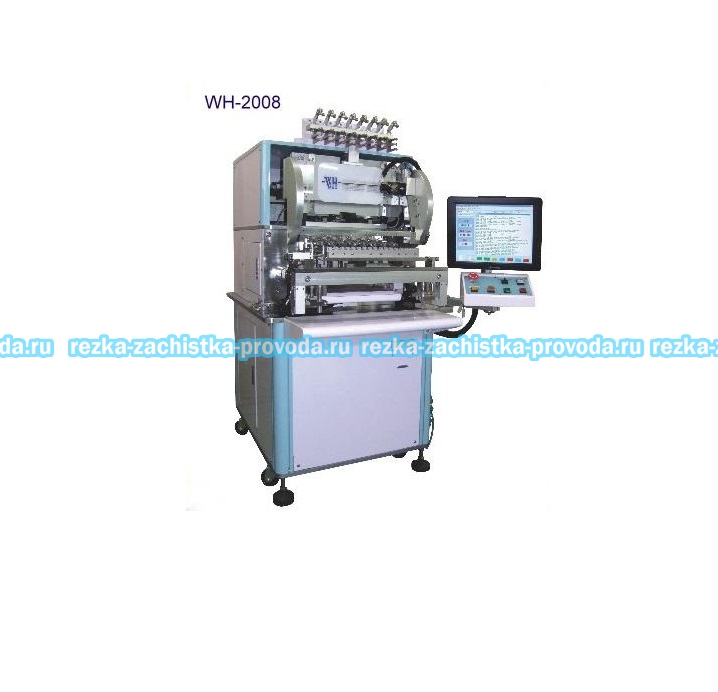

Автоматический станок для рядовой намотки с 8-ю шпенделями WH-2008

Описание товара:

Автоматический станок для рядовой намотки с 8-ю шпенделями WH-2008

Характеристики:
Система управления
Управляемый 6 координатный станок с ЧПУ типа CNC, АС серводвигатель с синхронным управлением
Запоминающее устройство
ПК на базе Windows, DVD проигрыватель , возможность подключения USB
Точность остановки шпинделя
0.1 градуса
Ход направляющей по оси X
100 мм, с шагом 0,001 мм
Ход направляющей по оси У
75 мм, с шагом 0,001 мм
Ход направляющей по оси Z
65 мм, с шагом 0,001 мм
Диаметр намотки
45 мм
Описание товара

*Многошпиндельная система с  серводвигателем  и программным управлением.

*Управляемый шести  координата станок с ЧПУ типа CNC

 *Функция блокировки программы паролем, для предотвращения случайного изменения программы.

  * Уникальная конструкция оправок для обмотки. Легко производить смену оправок.

  * Простая конструкция и минимально необходимое  обслуживание.

  * Точный контроль натяжения.

  * Автоматическая подача провода, отсутствие большой утилизации проволоки при производстве.

  * Простое редактирования программ, написанных на языке высокого уровня.

  *Функция автоматической загрузки и разгрузки (опционально)

  * Функция скручивания проводов (опционально)

Виды наматываемой продукции:

DVD приводы, инверторы, импульсные источники питания, балластные трансформаторы, импульсные трансформаторы, электронные балласты и т.д.

Характеристики:
Система управления Управляемый 6 координатный станок с ЧПУ типа CNC, АС серводвигатель с синхронным управлением
Запоминающее устройство ПК на базе Windows, DVD проигрыватель , возможность подключения USB
Точность остановки шпинделя 0.1 градуса
Ход направляющей по оси X 100 мм, с шагом 0,001 мм
Ход направляющей по оси У 75 мм, с шагом 0,001 мм
Ход направляющей по оси Z 65 мм, с шагом 0,001 мм
Диаметр намотки 45 мм
Ширина намотки 85 мм
Скорость намотки изоляции 150 оборотов в минуту
Угол намотки изоляции 0,90,120 градусов
Длина свивки провода До 250 мм (скручивание опционально)
Кол-во проводов в свивке 1,3,5,7… нечетное число (скручивание опционально)
Вес 450 кг
Электропитание Однофазное 220В, 50/60Гц
Потребляемая мощность 3 кВт
Диаметр провода 0,02-0,5 мм
Шпиндели и шаг 8 шпинделя, шпиндельное расстояние : 55 мм
Угол поворота 360С оборот. Дискретность 0,1С
Габариты 1100х1300х1550 мм
Скорость До 18000 оборотов в минуту
Давление воздуха 0,4-0,6 МПа
