Гидравлический станок с ЧПУ для обработки токопроводящих шин MX302K-7C

Busbar
Описание товара:
Характеристики:
Модель №
MX302K-7C
Вес
2700 кг
Максимальная сила штамповки
30 тонн
Максимальный диаметр штамповки
4.3-25 мм
Размер рабочей станции
2500 × 500 мм
Максимальный размер металлической пластины
6000 × 120 × 12 мм
Максимальная толщина обработки
12×125 мм
Описание товара

Основное назначение:

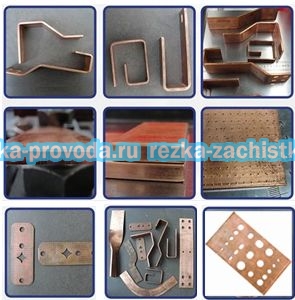

Станок служит для нарезания/пробивания отверстий (всех видов круглых/квадратных/специальной формы, а также прорезей) /снятия фаски/рельефной формовки медных/алюминиевых шин и т. п.

Основные особенности:

1. Данное устройство относится к оборудованию для специальной обработки материалов при производстве изделий, используемых в электроэнергетической промышленности и предназначенных для работы в сетях высокого и низкого напряжения, в шинопроводах и т. д.

2. Станок обладает высокой эффективностью, низким энергопотреблением, позволяет уменьшить трудозатраты, сэкономить время. Он имеет высокую точность обработки, удобен в работе, имеет красивый и современный внешний вид.

3. Данное оборудование использует уникальный принцип работы и способ обработки. Конструкция подвижной части гидроцилиндра запатентована. Ежедневная производительность устройства исчисляется тоннами. Данное оборудование предпочтительно для использования на линии обработки шин электропитания.

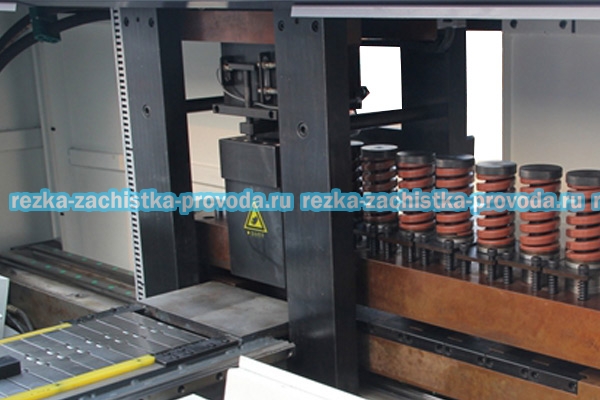

4. На крепежной плите пресс-формы может быть установлено 5 вырубных штампов + 1 отрезной штамп + 1 штамп для рельефной формовки или 7 вырубных штампов + 1 отрезной штамп – они могут устанавливаться в два ряда на крепежной плите.

5. Отрезной узел представляет собой одноосные ножницы, не оставляющие отходов после отрезания.

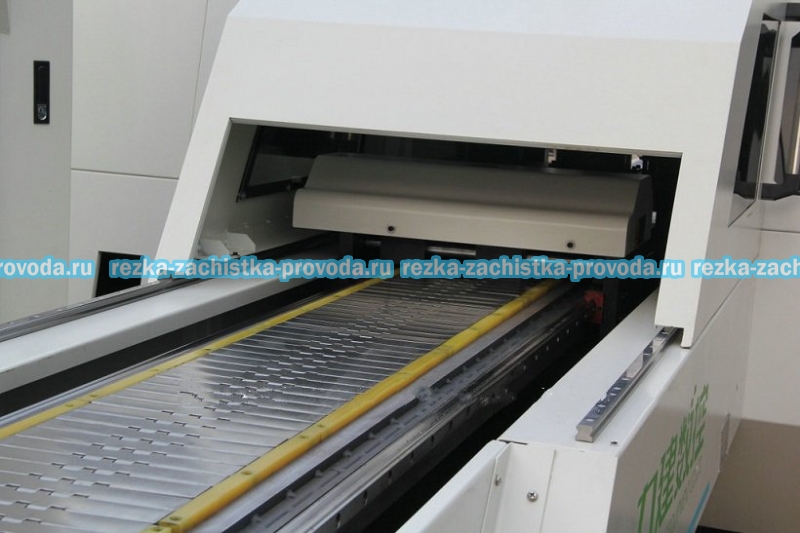

6. Станок состоит из платформы подачи, крепежной плиты пресс-формы, устройства подачи и гидроусилителя, а также блока числового управления  узлом обработки шины, который позволяет в реальном времени отслеживать состояние программы обработки.

7. Матрица пресс-формы изготовлена из чугуна с графитом шаровидной формы, имеет высокую абразивную стойкость, обеспечивает соосность пуансона и матрицы при длительной работе.

Характеристики:
Модель № MX302K-7C
Вес 2700 кг
Максимальная сила штамповки 30 тонн
Максимальный диаметр штамповки 4.3-25 мм
Размер рабочей станции 2500 × 500 мм
Максимальный размер металлической пластины 6000 × 120 × 12 мм
Максимальная толщина обработки 12×125 мм
Максимальная ширина обработки 12×125 мм
Максимальное количество установок пресс-формы Резка: 1; Штамповка: 4
Максимальный ход оси X: 2000 мм
Ошибка точности оси X: 0.10/500 мм
Максимальный ход оси Y: 740 мм
Ошибка точности оси Y: 0.10/500 мм
Максимальный ход оси Z: 145 мм
Длина привода оси T: 4100 мм
Ход ударного цилиндра 50 мм
Количество осей управления 3
Размер (мм) 10500 × 2500 × 1700 мм
