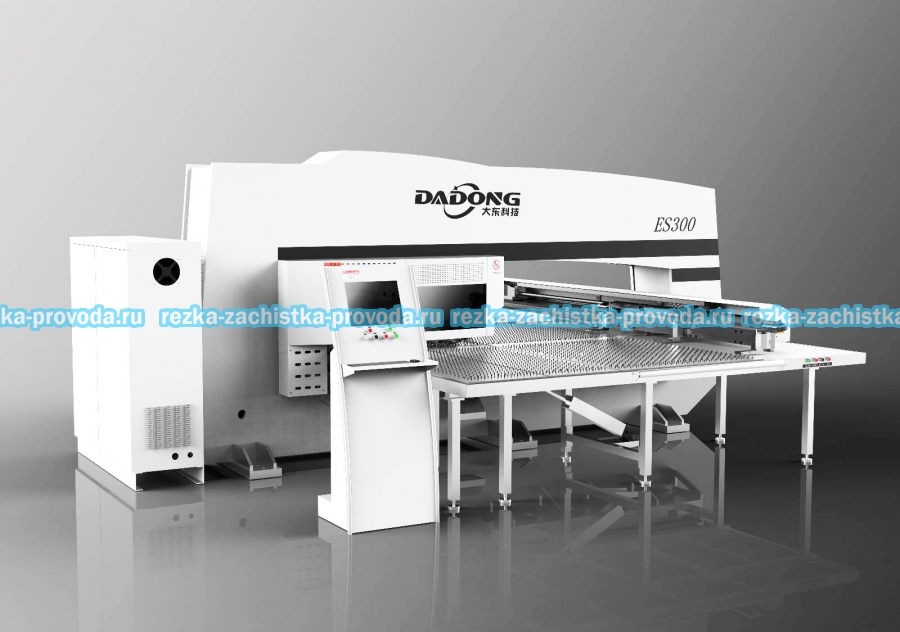

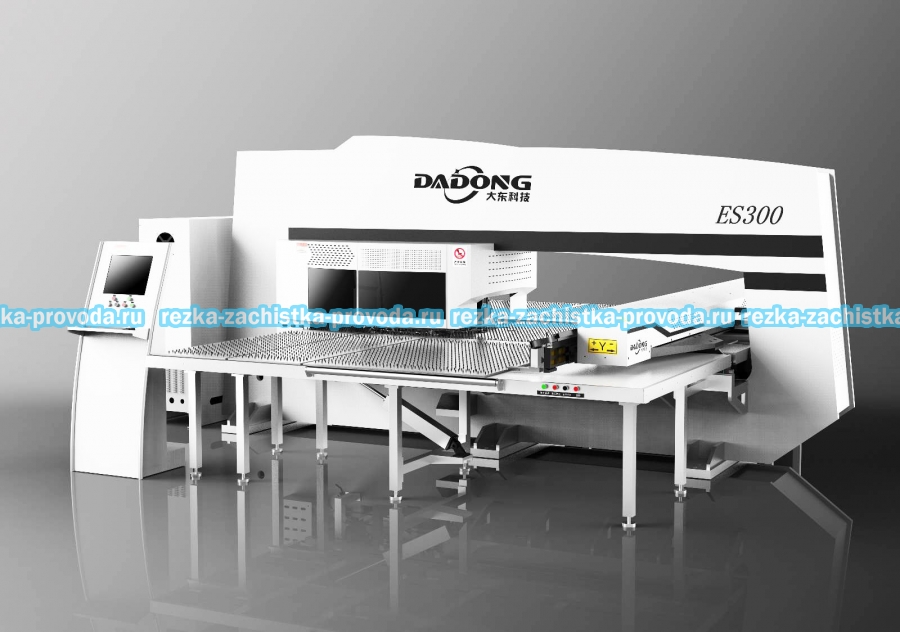

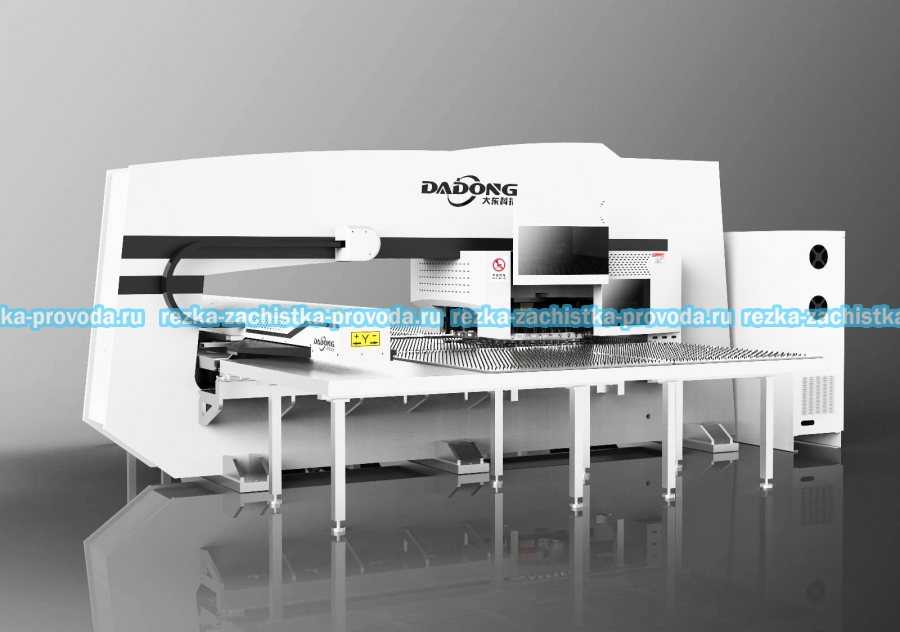

Координатно-пробивной сервопресс ЧПУ D-ES300

Dadong
Описание товара:

Характеристики:
Давление прессования
300 кН
Мощность
63 кВт
Модель
D-ES300
Тип привода
сервопривод
Конструкция станины
0-образная
Максимальный обрабатываемого листа размер листа
5000 x 1250 мм
Максимальная толщина обрабатываемого листа
6,35 мм
Описание товара

Штамповочный сервопресс D-ES300 имеет высокую эффективность и низкое энергопотребление.Данный сервопресс револьверного типа с 32-я инструментами. Упраляеться осуществляеться с помощью ЧПУ. Имеет низкий уровень шума и с высокой точностью и может реализовывать многие процессы, такие как высечка штамповки, нанесение надписей.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

О-образная конструкция станины

Закрытая О-образная цельносварная станина пресса специально разработана для координатно-пробивного станка. Внутренние напряжения были сняты двухкратным отпуском.

Большая жесткость и масса обеспечивают постоянную точность в течение долгого времени, продлевают срок службы станка и инструментов, улучшают точность позиционирования, надежность и долговечность пробивного пресса.

СЕРВОПЕРЕДАЧА

Одинарная сервопередача

Конструкция с прямым приводом.

Герметичная емкость для масла, идеальное смазывание, обеспечивающее низкий рост температуры

Функции: высечка, формование, вальцовка, штамповка, разметка, обрезка.

РЕВОЛЬВЕРНАЯ ГОЛОВКА И  БУШИНГИ

Тонкая револьверная головка с 32 позициями длякрепления инструментов.Верхняя и нижняя головка изготавливаются вместе на одном обрабатывающем центре.Каждая позиция имеет точно подогнанный бушинг.Инструменты соответствуют мировым стандартам.

КОНФИГУРАЦИЯ РЕВОЛЬВЕРНОЙ ГОЛОВКИ


КОМПОНЕНТЫ REXROTH

  • Главный сервомотор (А)
  • Сервомоторы подачи (X Y T C)
  • Шарико-винтовая передача
  • Направляющая
  • Шкивы

ПЛАВАЮЩИЕ ПНЕВМАТИЧЕСКИЕ ЗАЖИМЫ

  • Плавающие пневматические зажимы.
  • Защита зажимов.
  • Обработка без мертвых зон.
  • Во время загрузки листа зажимы опускаются.

АВТОМАТИЧЕСКАЯ ДЕЛИТЕЛЬНО-ПОВОРОТНАЯ СТАНЦИЯ

Конструкция, приводимая в действие червячной передачей, обеспечивает точность в обоих направлениях.Синхронизируемый сигналами приводной ремень обеспечивает точность высечки и штамповки.

ОБЛАСТИ ПРИМЕНЕНИЯ

ВысечкаФормованиеВальцовкаШтамповка
Образец детали

Производство из листовой стали

Производство электрошкафовПроизводство из листового аллюминия

РАЗЛИЧНЫЕ РЕЖИМЫ УПРАВЛЕНИЯ

ШаговыйСигнально-маятниковыйДвойной маятникФормовочныйВальцовочныйШтамповочныйСмена инструмента


Характеристики:
Давление прессования 300 кН
Мощность 63 кВт
Модель D-ES300
Тип привода сервопривод
Конструкция станины 0-образная
Максимальный обрабатываемого листа размер листа 5000 x 1250 мм
Максимальная толщина обрабатываемого листа 6,35 мм
Максимальный диаметр 88,9 мм
Максимальная штамовка 32 мм
Максимальная скорость высечения 1500 циклов в минуту
Кол-во зажимов 3 шт
Кол-во репозиционных цылиндров 2 шт
Кол-во рабочих станций 32 шт
Кол-во координатных осей 5 (X,Y,T,C,A)
Распределение инструментов по станциям A16/B10/2BC/С2/D2
Максимальная скорость подачи X:80 м/мин; Y:80 м/мин; X,Y 110 м/мин
Скорость рабочей станции 30 об/мин
Cкорость вращения инструмента 40 об/мин
Точность штамповки ±0.10 мм
Максимальный вес листа 150 кг
Расход воздуха 0.2 л/мин
Обнаружение мертвой зоны зажима да
Расслабление зажима аварийный сигналом да
Аварийный сигнал деформации листа да
Вспомогательная подача роликами да
Размер 5170 x 5200 x 2300 мм
Давление воздуха 0.6 Мпа
