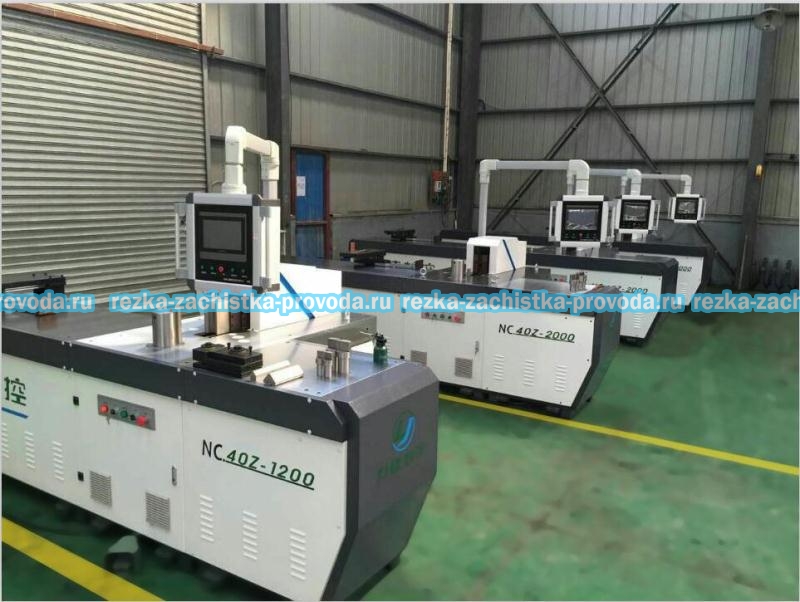

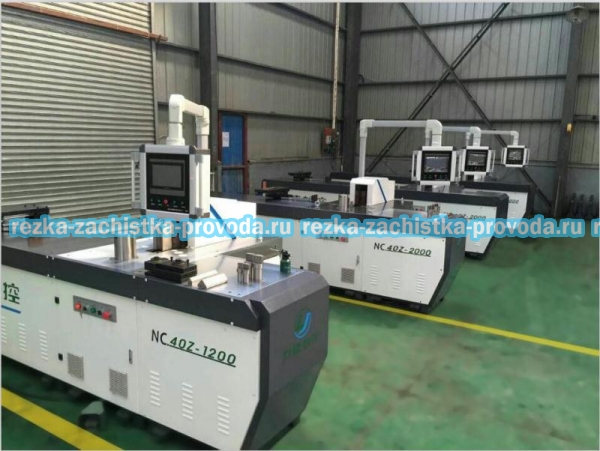

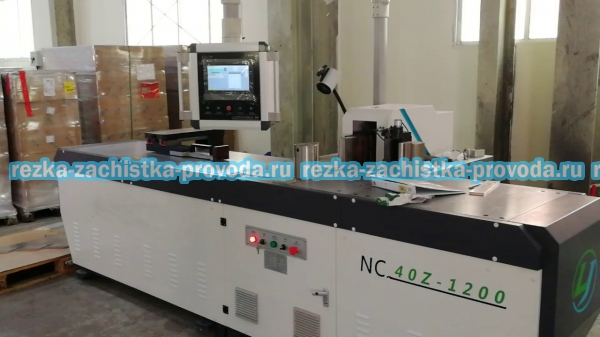

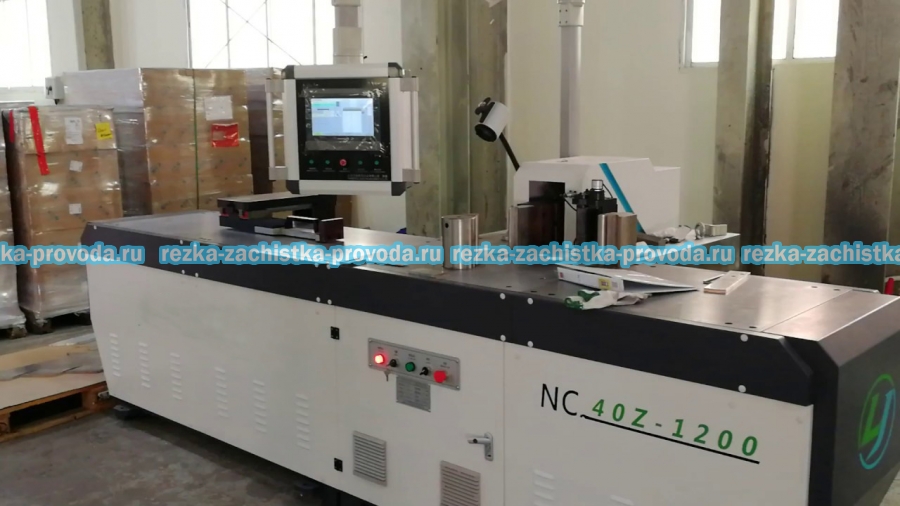

Станок c ЧПУ для гибки токопроводящих шин NC.40Z-1200

Busbar
Описание товара:
Характеристики:
Модель №
NC.40Z-1200
Номинальное давление
400 кН
Мощность
5.5 кВт
Вес
3100 кг
Ход гидравлического цилиндра
250 мм
Длина датчика
1200 мм
Точность датчика
±0,15
Описание товара

Основные особенности:

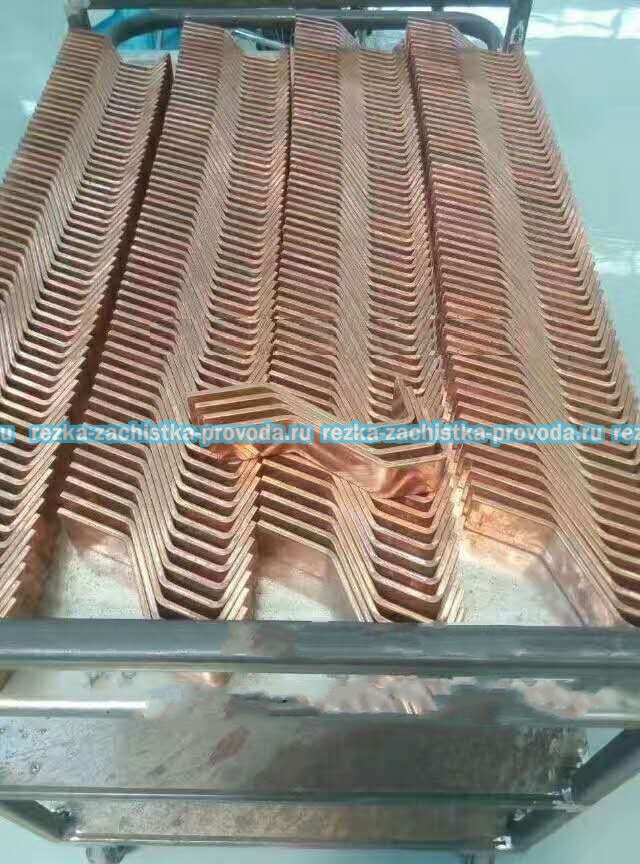

1. Станок для гибки токопроводящих шин серии NC.40Z – один из лучших станков для гибки медных и алюминиевых токопроводящих шин. Он обладает следующими преимуществами: высокая производительность, высокая степень автоматизации, высокая точность работы. Станок позволяет экономить время и трудозатраты и т. п.

2. Благодаря тому, что в качестве приводящей силы выступает давление масла, а для управления работой станка – блок ЧПУ, а для проектирования и разработки применяется независимое программное обеспечение (CAD/CAM), степень автоматизации станка на уровне лучших образцов отрасли. Устройство идеально для использования на линии производства токопроводящих шин, применяемых в комплектных устройствах, модульных подстанциях, трансформаторных подстанциях и так далее.

3. Конструкция станка имеет открытую «зону гибки», силовая часть позволяет выполнять сгибание пластин толщиной до 45 мм и шириной 150 мм благодаря раме из закаленной стали, на которой размещен гидроцилиндр; конструкция хороша своей простотой, нагрузка на нее умеренная; станок позволяет легко помещать заготовки и снимать обработанные детали; зона обработки хорошо просматривается и т. п.

4. Гидравлическая часть использует принцип «двойной скорости подачи» в процессе обработки, что улучшает эффективность и, в то же время, обеспечивает точность гибки, а также плавность работы.

5. Для определения крайнего положения гидроцилиндра используется «натяжной датчик угла поворота». Для достижения еще большей точности гибки и соблюдения меток мест изгиба, дополнительно может быть установлен «датчик угла поворота с электронной вогнутой матрицей».

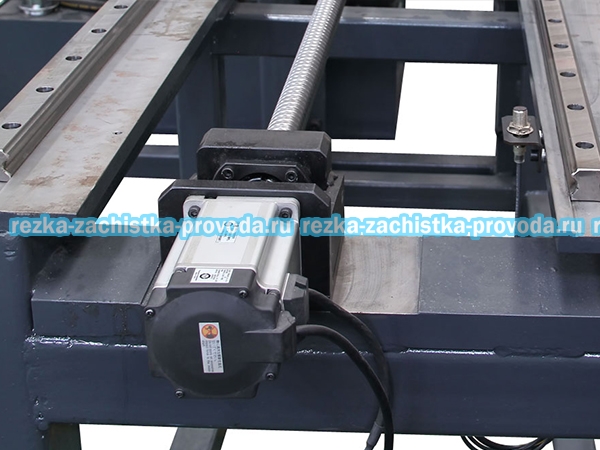

6. Для обеспечения потребностей клиента при обработке деталей разных размеров, в станке используется модульная конструкция датчиков ЧПУ. Датчики имеют мостовую конструкцию типа «двойных рельсовых направляющих».  Она позволяет добиться плавной и надежной работы.

7. Для взаимодействия типа «человек-машина» используется сенсорный экран. Интерфейс программного обеспечения станка прост, легок в работе, и в реальном времени отражает состояние выполняемой программы.

8. К данному станку может быть подключен гидравлический станок для обработки токопроводящих шин с ЧПУ посредством программного обеспечения ЧПУ, которое обеспечивает простоту работы станка и ПО без взаимных помех. Станок прост в обслуживании.

9. Для крепления гидравлического шланга применяется соединительное устройство GB A, дающее удобство подключения, надежность соединения, долговечность, удобство обслуживания.

Характеристики:
Модель № NC.40Z-1200
Номинальное давление 400 кН
Мощность 5.5 кВт
Вес 3100 кг
Ход гидравлического цилиндра 250 мм
Длина датчика 1200 мм
Точность датчика ±0,15
Точность изгиба ±0,3 °
Максимальный размер горизонтального изгиба 15 × 160 мм
Максимальный размер вертикального изгиба 12 × 120 мм
Размер (мм) 3500 × 1450 × 1850 мм
